主要特征:
数字蜂-6A系统是一款基于Xilinx Kintex-7 的高性能FPGA计算平台,同时能跑6个Kintex-7核心,整机最大功耗185瓦,相比同等规格超算平台,功耗降低60%。
本系统由主控板,背板,核心子卡三大部件组成。主控板提供整机系统管理,背板作为桥接,子卡是核心算法实现部件。
产品名称
数字蜂-6A超算平台i
板卡形式
6槽位插卡式集中管理
形式
标准半高4-lane PCIe卡
散热方式
散热器方式;风扇+散热器方式
安装
可使用在电脑主机或是客户订制主机上

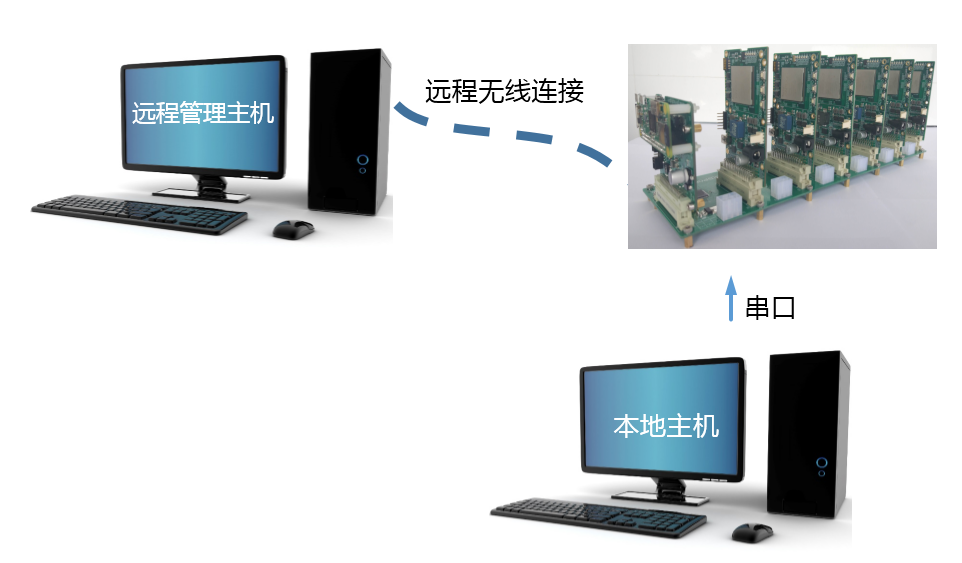

接口
无线Wifi管理
一个USB-Console
端口显示
USB-Console端口Link显示灯
结构尺寸
L 310 mm x H 87 mm xD 95mm
重量
1150g
功耗
典型功耗80W,支持最大功耗185W
系统资源
FPGA
• 系统最多支持6核心
(默认型号XC7K325T-2FFG676I可选配1~6任意数量)
启动Flash
• 默认128Mbit
• 最高可扩展成512Mbit
EEPROM
• 8Kbit
拨码开关
• 6-bit
用户按键
• 2-bit
温度传感器
•监控 -30 to +120 °C范围
加密芯片
•实现硬件加密(选配)
用户LED
• 5-bit
扩展IO
• 4 IO
软件
主机操作系统
Microsoft Windows 7
使用环境
环境温度
0 to +50 °C / +32 to +122 °F
环境湿度
10 to 90%
存储温度
-20 to +70 °C / -4 to +158 °F
存储湿度
序号
例程
功能
1
Boot Flash 烧写
测试Flash是否正常
2
串口打印
测试串口是否正常
3
EEPROM读写
测试EEPROM是否正常
4
用户按键状态读取
测试按键是否正常
5
用户拨码开关状态读取
测试拨码开关是否正常
6
LED灯显示
测试用户LED灯是否正常
7
温度传感器温度读取例程
测试板上温度监控是否正常
8
远程切换子卡控制通道
测试板控制通道是否正常
9
远程加载FPGA程序
测试板加载通道是否正常
名称
数量
MP01主控板
BP06背板
CB06 FPGA核心卡
大6 Pin电源(选配,单独采购)
光盘资料
